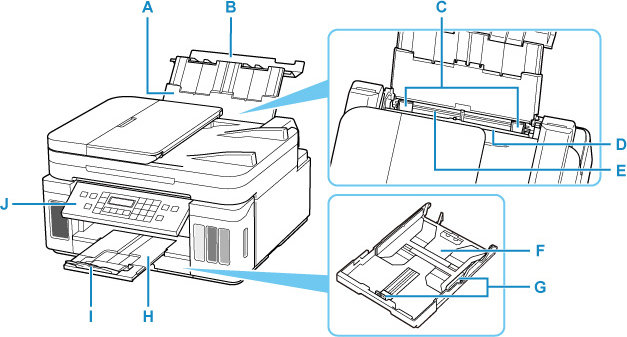

正面圖
- A: 托紙架
- 擴展以在後端托盤中裝入紙張。
- B: 後端托盤蓋
- 開啟以在後端托盤中裝入紙張。
- C: 紙張導引器
- 對齊紙疊的兩側。
- D: 送紙槽蓋板
-
防止任何物件掉落到送紙槽。
開啟以移動紙張導引器，並在列印前將其關閉。
- E: 後端托盤
-
在這裡裝入紙張。 可以同時裝入兩張或更多相同大小和類型的紙張，並且每次自動送入一張。
- F: 紙匣
-
將A4、B5、A5或Letter大小的一般紙張裝入紙匣，並將紙匣插入印表機。
- G: 紙張導引器
- 對齊紙疊的右側/左側/前端。
- H: 出紙托盤
- 輸出已列印的紙張。 列印前將其拉出。
- I: 出紙托盤擴展架
- 開啟以承托輸出紙張。
- J: 操作面板
-
用以變更印表機設定或操作印表機。

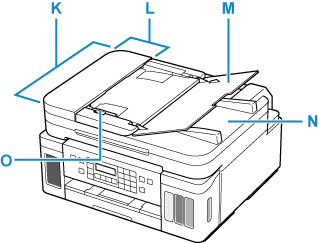

- K: ADF(自動送稿機)
-
在此處載入文件。 載入文件托盤中的文件可一次自動掃描一張。
- L: 文件送稿機蓋
- 清除夾住的文件時開啟此蓋。
- M: 文件托盤
- 開啟以在自動送稿機中載入文件。 可以載入兩頁或更多相同大小和厚度的文件。 將要掃描的一面向上裝入文件。
- N: 文件輸出槽
- 從自動送稿機掃描的文件將傳送到此處。
- O: 文件導引器
- 調整此導引器，使其適合自動送稿機中的文件寬度。

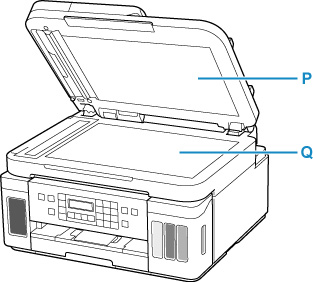

- P: 文件蓋板
- 開啟以在原稿玻璃上放置原稿。
- Q: 原稿玻璃
- 在此處放置原稿。
